Подробное описание гидравлического цилиндра Multisteer 350

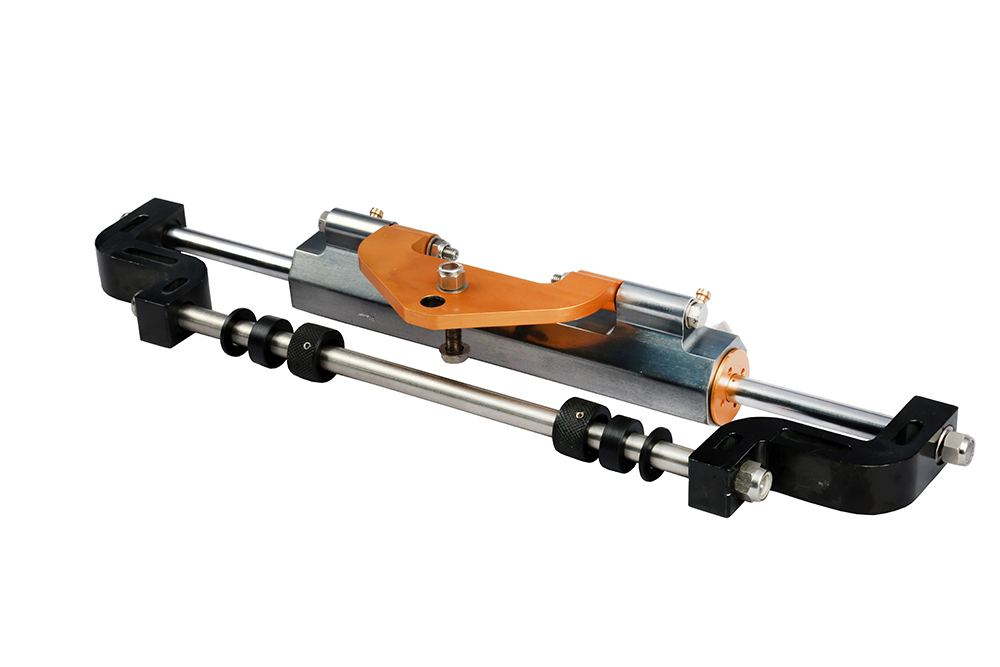

Multisteer 350 — гидравлический рулевой цилиндр для работы в составе судовых гидравлических систем управления подвесными и, в ряде случаев, стационарными моторами. Цилиндр отвечает за непосредственное перемещение мотора/рулевого устройства при повороте руля, превращая давление гидросистемы в плавное линейное движение штока.

Область применения

Гидроцилиндр Multisteer 350 устанавливается на моторные лодки и катера, оснащённые гидравлической рулевой системой соответствующей серии. Конкретный диапазон мощностей и совместимость по типу мотора (одномоторная/двухмоторная установка) задаются производителем системы.

• лодки и катера с подвесными моторами (мощность — по паспорту системы);
• скоростные ПВХ, алюминиевые и пластиковые корпуса;
• комплекты для троллинга, морской рыбалки, прогулок и туризма;
• замена изношенного цилиндра в существующей гидросистеме Multisteer.

Конструкция и принцип работы

Внутри цилиндра Multisteer 350 находится поршень, разделяющий полость на две камеры. При вращении руля помпа подаёт жидкость под давлением в одну из камер, одновременно отводя её из другой. Поршень перемещается, выдвигая или втягивая шток, который через тяги передаёт движение на подвесной мотор или рулевое перо.

Монтаж и подключение

Гидроцилиндр Multisteer 350 монтируется на подвесной мотор или рулевое устройство с помощью штатных кронштейнов и соединительных элементов, входящих в комплект системы или приобретаемых отдельно. Подключение к гидролиниям выполняется согласно схеме конкретной гидросистемы.

• установка цилиндра на мотор по схеме производителя (кронштейны, пальцы, тяги);
• подключение шлангов к портам цилиндра (левая/правая линия);
• контроль правильного хода штока: от упора до упора без закусываний и перекосов;
• последующая прокачка всей системы для удаления воздуха.

Эксплуатация и особенности использования

В штатной эксплуатации цилиндр практически не требует внимания, если система изначально была грамотно установлена и прокачана. Основные требования — аккуратное обращение и периодический визуальный контроль.

• избегать работы при явных утечках жидкости или повреждениях корпуса;
• не допускать ударов по штоку и жёстких механических воздействий;
• следить, чтобы ход штока не был ограничен сторонними деталями или снастями;
• при изменении характера работы руля (провалы, люфт) проверять состояние цилиндра и системы.

Обслуживание и уход

Обслуживание Multisteer 350 входит в общий регламент по гидросистеме рулевого управления. Отдельной сложной профилактики цилиндр не требует, но важно отслеживать его состояние в процессе эксплуатации.

Совместимость и подбор

Гидравлический цилиндр Multisteer 350 подбирается по совместимости с конкретной помпой и системой рулевого управления. Важно учитывать рабочий объём цилиндра, тип крепления к мотору и соответствие по давлению и резьбе портов.

• совместимость с помпами и системами Multisteer соответствующей серии;
• подбор под тип и мощность подвесного мотора (диапазон — по документации системы);
• учёт схемы установки (одномоторная/двухмоторная, тандемные тяги и т.д.);
• при замене старого цилиндра — сверка посадочных размеров и резьб с существующей системой.

Точные технические характеристики Multisteer 350 — рабочий объём, максимальное давление, ход штока, размеры крепёжных элементов, допустимый диапазон мощностей и типы моторов — указываются в паспорте изделия и таблицах совместимости производителя. При подборе цилиндра под конкретную лодку и мотор важно опираться на эти данные и рекомендации по установке.
